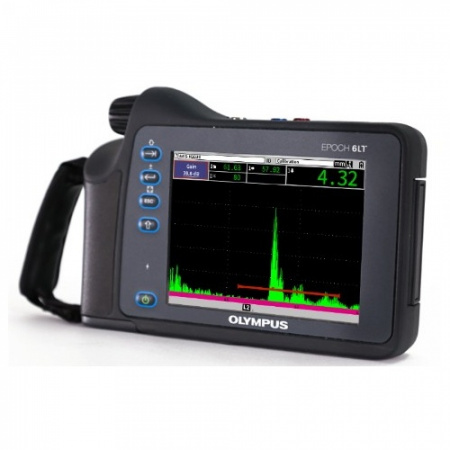

Портативный ультразвуковой дефектоскоп EPOCH 6LT

Больше возможностей и готовность к работе Принцип работы дефектоскопа EPOCH 6LT достаточно прост и понятен. Несмотря на свой небольшой размер, прибор содержит все нужные функции для выполнения практически любого стандартного ультразвукового контроля.

• Содержит все основные функции дефектоскопа EPOCH 650 в компактном корпусе
• Отвечает требованиям стандарта EN12668-1:2010
• Дополнительный программный модуль для коррозионного мониторинга с функцией распознавания ПЭП по центральному контакту разъема
• Возможность подключения к беспроводной сети Wi-Fi

Разработан для промышленного альпинизма и приложений, требующих высокой степени портативности оборудования Для промышленных альпинистов, дефектоскоп EPOCH® 6LT обеспечивает безопасность работы в сложных условиях.

• Набор вспомогательных устройств для промышленного альпинизма позволяет оператору закреплять прибор на ноге или на страховочном поясе, оставляя обе руки свободными для сохранения равновесия и позиционирования преобразователя.
• Поворот экрана в горизонтальное или вертикальное положение для удобства чтения показаний и A-скана
• Для обеспечения большей гибкости во время эксплуатации, резьбовая втулка 1/4-20 используется для подключения дефектоскопа к широкому спектру комплектующих производства Olympus и сторонних производителей

Оптимизированные функции для работы одной рукой Портативный дефектоскоп EPOCH® 6LT имеет полный набор стандартных и дополнительных программных функций, предназначенных для широкого спектра задач и приложений. Экспорт сохраненных файлов контроля (для дальнейшего создания отчетов) достаточно прост. Перенесите полученные результаты контроля на съемный USB-накопитель в любом допустимом формате (BMP, CSV или PDF). Возможности подключения (облачный сервис) С помощью беспроводной сети Wi-Fi, подключите ваш дефектоскоп к серверу Olympus Scientific Cloud и воспользуйтесь мощными инструментами облачного приложения, включая:

• Беспроводное обновление микропрограммного обеспечения
• Резервное копирование и архивация данных
• Удаленный доступ к файлам и удаленное управление

Поддержка облачным сервисом всех типов файлов EPOCH 6LT значительно упрощает процесс создания отчетов и передачу данных. Стандартные программные функции для точного определения размеров дефектов Динамические кривые DAC/ВРЧ: Вычисляют ампли­туду сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхо-сигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхо-сигнала, использующегося при настройке ВРЧ. Варианты построения DAC включают стандартные и пользовательские сигнальные кривые DAC, а также вариант отображения 20–80%. DGS/AVG: Позволяет оценить эхо-сигналы по АРД-диаграмме, показывая отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя. Многофункциональность: Дополнительные программные опции AWS D1.1 и D1.5: Отображает динамический рейтинг от­ражателей для контроля сварных швов по нормам AWS. Повышает эффективность контроля за счет отсутствия необходимости производить расчеты вручную. Программный модуль для коррозионного мониторинга: Включает настройки УЗ в зависимости от выбранного преобразователя с автоматическим распознаванием ПЭП, автоматическую регулировку усиления (AGC), алгоритм измерения толщиномера, коррекцию V-пути, а также компенсацию износа контактной поверхности ПЭП с помощью автоматической коррекции нуля (Do Zero). Модуль также имеет возможность представления данных в виде таблицы с цветовой кодировкой для создания наглядных отчетов по результатам коррозионного мониторинга. Аттенюатор донного эхо-сигнала (BEA): Уменьшает амплитуду донного эхо-сигнала сканируемого изделия в зоне, определяемой стробом 2. Эта программная опция позволяет контролировать падение донного эхо-сигнала при сканировании с высоким коэффициентом усиления.

EPOCH 6LT для работы в условиях промышленного альпинизма — Высокая степень портативности

Не идите на компромисс, если речь идет об удобстве и безопасности работы в условиях промышленного альпинизма. Выбирайте дефектоскоп со всеми необходимыми вам функциями для проведения качественного неразрушающего контроля. Ультразвуковой дефектоскоп EPOCH® 6LT, при наличии предлагаемого нами комплекта снаряжения для промышленного альпинизма, легко крепится на ноге или на страховочном поясе оператора, полностью освобождая обе руки. В зависимости от положения прибора, можно в любое время повернуть экран в вертикальный «портретный» режим для оптимальной визуализации A-скана и сопутствующих значений. Возможность крепления прибора к ноге или ремню позволяет оператору одной рукой настраивать параметры, а вторую руку использовать для сохранения равновесия и управления ПЭП. Специально разработан для проведения контроля в условиях промышленного альпинизма Вне зависимости от области применения, дефектоскоп EPOCH 6LT обеспечивает безопасность, эффективность и максимальный комфорт, даже в самых неблагоприятных условиях работы.

• Равномерное распределение веса прибора, составляющего всего 890 г, значительно снижает усталость кисти при работе одной рукой.
• Конфигурация с ручкой регулирования и удобным расположением кнопок упрощает навигацию, даже при работе в перчатках
• Четкий и яркий экран для просмотра A-сканов при любом освещении
• Класс защиты IP65/67 и устойчивость к падению
• Пользовательский интерфейс оптимизирован для работы одной рукой. Изменение настроек в полноэкранном режиме A-сканс помощью контекстного меню, и быстрая загрузка сохраненных настроек с использованием функции Quick Recall (Быстрый вызов) при переходе с одного объекта контроля на другой.

По завершении контроля, дефектоскоп EPOCH 6LT упрощает процесс управления данными. Многочисленные форматы отчетов и файлов данных можно экспортировать с прибора на удаленный сервер Olympus Scientific Cloud с помощью съемной USB-карты памяти, или путем подключения к беспроводной сети Wi-Fi. Инструменты управления данными EPOCH 6LT включают:

• Экспорт файлов калибровки, инкрементных и 2D- файлов
• Экспорт данных по толщине в формате .CSV
• Передача и архивирование данных по беспроводной сети
• Быстрый удаленный доступ к данным путем подключения к Olympus Scientific Cloud

Контроль ветряных турбин (ветряков) в процессе эксплуатации Промышленные альпинисты-дефектоскописты проводят регулярный контроль башен ветрогенераторов и лопаток турбины в процессе эксплуатации; дефектоскоп EPOCH 6LT может использоваться в обоих случаях. Функции выявления и измерения дефектов, реализованные в EPOCH 6LT, идеально подходят для контроля сварных соединений башен ветрогенераторов. Принимая во внимание характеристики затухания и рассеяния звуковых волн в композиционных материалах, для контроля лопаток турбины требуется очень мощный, многофункциональный прибор, и дефектоскоп EPOCH 6LT как никакой другой подходит для этой задачи. Функциональные возможности для контроля башен ветрогенераторов Дефектоскоп EPOCH 6LT, как и EPOCH 650, оснащен генератором/приемником с расширенным динамическим диапазоном, который включает:

• Настраиваемый генератор прямоугольных импульсов PerfectSquare™
• Цифровой приемник с широким динамическим диапазоном
• Восемь (8) наборов 100%-х цифровых фильтров, поддержка низкочастотной полосы пропускания
• Напряжение генератора: до 400 В
• Динамические кривые DAC/ВРЧ и DGS/AVG (АРД-диаграммы)

По завершении контроля, дефектоскоп EPOCH 6LT упрощает процесс управления данными. Многочисленные форматы отчетов и файлов данных можно экспортировать с прибора на удаленный сервер Olympus Scientific Cloud с помощью съемной USB-карты памяти, или путем подключения к беспроводной сети Wi-Fi. Инструменты управления данными EPOCH 6LT включают:

• Экспорт файлов калибровки, инкрементных и 2D- файлов
• Экспорт данных по толщине в формате .CSV
• Передача и архивирование данных по беспроводной сети
• Быстрый удаленный доступ к данным путем подключения к Olympus Scientific Cloud

Контроль морских платформ Морские нефтяные платформы представляют собой металлические конструкции, которые особенно чувствительны к коррозии. Неразрушающий контроль сварных швов и регулярный коррозионный мониторинг имеют здесь существенное значение. Дефектоскоп EPOCH 6LT имеет все необходимые функции для эффективного выполнения задач контроля, и обеспечивает максимальный комфорт для работы промышленных альпинистов, работающих на морских буровых вышках. Благодаря специально разработанному программному модулю, коррозионный мониторинг стал значительно быстрее и эффективнее, даже в самых тяжелых условиях работы оператора (как например, при работе в подвешенном состоянии над океаном). Полный набор функций дефектоскопа позволяет выполнять высокоточный контроль сварных соединений в соответствии с различными процедурами и методами измерений. Функциональные возможности для контроля морских платформ Дефектоскоп EPOCH 6LT имеет усовершенствованный программный модуль для коррозионного мониторинга, включающий:

• Автоматическое распознавание преобразователя по центральному контакту разъема
• Динамическое переключение между режимами сканирования и высокоточных точечных замеров
• Автоматическая регулировка усиления (АРУ)
• Алгоритм высокоточного измерения толщиномера
• Автоматическая коррекция нуля (Do Zero)
• Отображение данных по измерениям в виде таблицы

Стандартные программные функции для измерения дефектов

• Динамическая кривая DAC/ВРЧ: Сравнивает амплитуду сигнала с кривой DAC; варианты построения DAC включают стандартные и пользовательские сигнальные кривые DAC, а также вариант отображения 20–80%.
• DGS/AVG: Сравнивает амплитуду сигнала с АРД-диаграммой, которая демонстрирует отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.
• Калькулятор AWS D1.1/D1.5 для оценки сварных швов

Контроль мостов и металлоконструкций Дефектоскоп EPOCH 6LT содержит все необходимые функции для эффективного контроля мостов и металлоконструкций, включая опциональный калькулятор AWS D1.1/1.5 для оценки сварных соединений. Другие функции, как например, динамические кривые DAC/ВРЧ и АРД-диаграммы, уже включены в дефектоскоп EPOCH 6LT, представляя гибкий инструмент для оценки целостности сварных швов и основного материала. Функциональные возможности для контроля мостов и металлоконструкций Калькулятор AWS D1.1/1.5 отображает динамический рейтинг от­ражателей для контроля сварных швов по нормам AWS. Отсутствие необходимости производить расчеты вручную повышает эффективность контроля. Дефектоскоп EPOCH 6LT, как и EPOCH 650, оснащен генератором/приемником с расширенным динамическим диапазоном, который включает:

• Настраиваемый генератор прямоугольных импульсов PerfectSquare™
• Цифровой приемник с широким динамическим диапазоном
• Восемь (8) наборов 100%-х цифровых фильтров
• Напряжение генератора от 100 до 400 В
• Пять (5) настраиваемых окон с результатами измерений

Стандартные программные функции для измерения дефектов

• Динамическая кривая DAC/ВРЧ: Сравнивает амплитуду сигнала с кривой DAC; варианты построения DAC включают стандартные и пользовательские сигнальные кривые DAC, а также вариант отображения 20–80%.
• DGS/AVG: Сравнивает амплитуду сигнала с АРД-диаграммой, которая демонстрирует отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

Контроль трубопроводов в процессе эксплуатации Инспекторам трубопроводов часто приходится преодолевать большие расстояния, поэтому портативность оборудования играет важную роль. Контроль рельсов в условиях эксплуатации Инспекторы, следящие за состоянием рельсов, находятся в постоянном движении и нуждаются в дефектоскопе, способном выдержать любые нагрузки. Техническое обслуживание самолетов Инспекторы по техническому обслуживанию самолетов часто вынуждены переносить с собой многочисленные приборы и инструменты, и как никто другой нуждаются в легком компактном дефектоскопе.
