Комплектация—ЭЧК № 11, 12, 13 (Fe) с поверкой 1 шт.
- ЭЧК № 11, 12, 13 (Fe) с калибровкой 1 шт.
- ЭЧК № 11, 12, 13 (Fe) с поверкой 1 шт.
В корзину
Купить в 1 клик
Рассчитать доставку
Обращаем ваше внимание на то, что цены, указанные на Сайте, носят исключительно информационный характер и ни при каких условиях не являются публичной офертой. Стоимость товаров/услуг, их наличие и подробные характеристики уточняйте у представителей Администрации Сайта, используя средства связи, указанные на Сайте
Назначение:
Во время проведения неразрушающего контроля сварных стыков металлических конструкций методом рентгенографии согласно требованиям ГОСТ 7512-82, необходимо производить оценку относительной чувствительности контроля на каждом его участке. С помощью канавочных эталонов, изготовленных из металлов, либо сплавов аналогичных по своим химическим свойствам объекту исследования, проводятся замеры уровня чувствительности при каждом просвечивании контролируемого участка.Особенности:

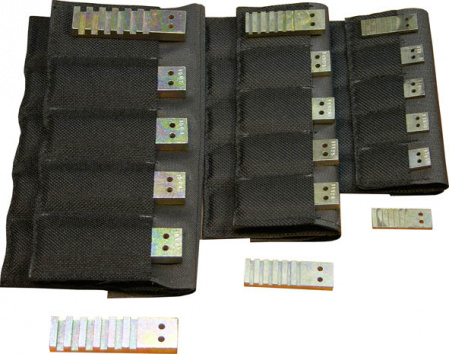

Эталоны чувствительности канавочные №11, №12, №13 изготовлены с соблюдением государственного стандарта (см. чертёж и таблицу ниже) путём высокоточной фрезерной обработки заготовок из железных (в скобках первая цифра в обозначении - 1), никелевых (- 5), медных (- 4), титановых (- 3), алюминиевых и магниевых (- 2) сплавов металлов. Имеют антикоррозионное гальваническое покрытие. В радиографическом контроле допускается применение эталонов из сплавов металлов с меньшим поглощением рентгеновского излучения, чем у объекта исследования, при этом коэффициенты поглощения напрямую зависят от плотности металла. Каждый образец канавочного эталона представляет собой пластину с канавками, промаркированную электрохимическим способом по ГОСТ 7512-82 - на обратную сторону изделия нанесён товарный знак предприятия-изготовителя и год выпуска эталона.
| Номер эта- лона | Глубина канавок | Предельноеотклонениеглубины канавок | R, не более | a | b | c | h | L | ||||||||||
| h1 | h2 | h3 | h4 | h5 | h6 | Номи- нал | Предельноеотклонение | Номи- нал | Предельноеотклонение | Номи- нал | Предельноеотклонение | Номи- нал | Предельноеотклонение | Номи- нал | Предельноеотклонение | |||
| 1 | 0,6 | 0,5 | 0,4 | 0,3 | 0,2 | 0,1 | -0,5 | 0,1 | 2,5 | ±0,3 | 0,5 | +0,2 | 10 | -0,36 | 2 | -0,1 | 30 | -0,52 |
| ±0,15 | +0,1 | |||||||||||||||||
| 2 | 1,75 | 1,5 | 1,25 | 1 | 0,75 | 0,5 | -0,1 | 0,2 | 4 | ±0,4 | 1,5 | +0,3 | 12 | -0,43 | 4 | -0,12 | 45 | -0,62 |
| 3 | - | - | 3 | 2,5 | 2 | 1,5 | -0,25 | 0,3 | 6 | ±0,4 | 3 | +0,3 | 14 | -0,43 | 6 | -0,12 | 60 | -0,74 |
| 4 | 3,5 | - | - | - | - | -0,3 | ||||||||||||
- эталоны устанавливаются на расстоянии не менее 5 миллиметров от сварного соединения на стороне, противоположной направлению излучения рентгеновского аппарата.
- после проведения контроля производится анализ изображения эталона на проявленном снимке,
- определяется последняя видимая канавка с наименьшей глубиной,
- по нижеприведённой таблице определяется класс чувствительности (наименьшая глубина выявляемых на снимках канавок эталона не должна быть больше указанных в таблице значений).
| Радиационная толщина (в месте установки эталона чувствительности) | Класс чувствительности | ||
| 1 | 2 | 3 | |
| До 5 | 0,10 | 0,10 | 0,20 |
| Свыше 5 до 9 включительно | 0,20 | 0,20 | 0,30 |
| » 9 » 12 » | 0,20 | 0,30 | 0,40 |
| » 12 » 20 » | 0,30 | 0,40 | 0,50 |
| » 20 » 30 » | 0,40 | 0,50 | 0,60 |
| » 30 » 40 » | 0,50 | 0,60 | 0,75 |
| » 40 » 50 » | 0,60 | 0,75 | 1,00 |
| » 50 » 70 » | 0,75 | 1,00 | 1,25 |
| » 70 » 100 » | 1,00 | 1,25 | 1,50 |
| » 100 » 140 » | 1,25 | 1,50 | 2,00 |
| » 140 » 200 » | 1,50 | 2,00 | 2,50 |
| » 200 » 300 » | 2,00 | 2,50 | - |
| » 300 » 400 » | 2,50 | - | - |
